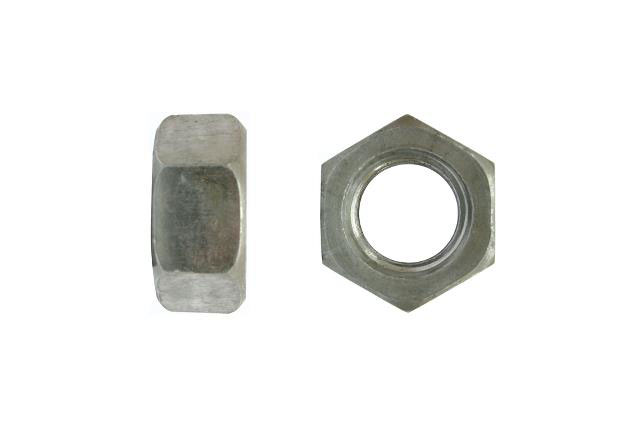

Existe en classe 10 sur demande.

Schéma

M4 M5 M6 M8 M10 M12 M14 M16
Dw min 5,9 6,9 8,9 11,6 14,6 16,6 19,6 22,5
Dw max 7,66 8,79 11,05 14,38 17,77 20,03 23,36 26,75
M max 3,2 4,7 5,2 6,8 8,4 10,8 12,8 14,8
M min 2,9 4,4 4,9 4,66 8,04 10,37 12,1 14,1
Mw min 2,3 3,5 3,9 5,2 6,4 8,3 9,7 11,3
S nom=max 7 8 10 13 16 18 21 24
S min 6,78 7,78 9,78 12,73 15,73 17,73 20,67 23,67



Toutes les dimensions

NormeClasseRevêtementDimensionsBoitagePoids (100 p.)
DIN 9348BrutM4 x 200ND
DIN 9348BrutM5 x 200ND
DIN 9348BrutM6 x 200ND
DIN 9348BrutM7 x 200ND
DIN 9348BrutM8 x 200ND
DIN 9348BrutM10 x 100ND
DIN 9348BrutM12 x 100ND
DIN 9348BrutM14 x 100ND
DIN 9348BrutM16 x 100ND
DIN 9348BrutM18 x 100ND
DIN 9348BrutM20 x 100ND
DIN 9348BrutM22 x 50ND
DIN 9348BrutM24 x 50ND
DIN 9348BrutM27 x 25ND
DIN 9348BrutM30 x 25ND
DIN 9348BrutM33 x 10ND
DIN 9348BrutM36 x 10ND
DIN 9348BrutM39 x 10ND
DIN 9348BrutM42 x 5ND
DIN 9348BrutM45 x 1ND
DIN 9348BrutM48 x 1ND
